Выбор подходящего оборудования для поддержки труб выходит за рамки простого удобства. Это остается важнейшим требованием безопасности и точности. Несоответствующая стойка ухудшает качество сварки, рискует привести к катастрофическому отказу и резко срывает сроки реализации проекта. К сожалению, отделы закупок и руководители объектов часто упрощают выбор оборудования. Они в значительной степени полагаются на универсальные подставки. Эти базовые опоры часто выходят из строя при динамических нагрузках или при больших диаметрах труб. Вы не можете позволить себе такой риск в промышленных проектах с высокими ставками. В этой статье представлена научно обоснованная структура технической оценки. Мы поможем Вам точно подобрать подставку для труб под требования к размеру и весу труб. Вы узнаете, как избежать догадок при принятии решений о закупках на нижних этапах воронки продаж. Освоив эти принципы, вы обеспечите полную эксплуатационную безопасность и защитите свой производственный процесс.
Грузоподъемность должна учитывать как статическую массу покоя, так и динамические вращательные силы во время сварки или нарезания резьбы.
Наружный диаметр трубы (НД) определяет требуемый тип головки — использование головки несовместимого типа может привести к соскальзыванию трубы и опрокидыванию стойки.
Применения в тяжелых условиях (например, нефтяная промышленность) требуют сертифицированных специализированных опор, а не стандартных регулируемых стоек для мастерских.
Оценка устойчивости основания, возможности регулировки высоты и взаимозаменяемости головок предотвращает преждевременную замену оборудования.
Многие специалисты по закупкам становятся жертвами заблуждения о весе. Они смотрят на максимальный вес, указанный производителем, и предполагают, что он применим ко всем условиям работы. Эта спецификация почти всегда отражает статическую нагрузку. Статическая нагрузка предполагает, что труба полностью неподвижно лежит на опоре. В реальном производстве редко используются стационарные трубы. Когда рабочие поворачивают, нарезают резьбу или приваривают катушку, они создают динамические нагрузки. Эти вращательные силы на мгновение смещают центр тяжести. Внезапный рывок трубного ключа или автоматического позиционера увеличивает нагрузку на раму подставки. Игнорирование этих динамических сил приводит к опасным отказам оборудования.
Вы должны установить строгие пределы безопасности, чтобы защитить свой экипаж. Базовый уровень, соответствующий отраслевым стандартам, требует коэффициента безопасности 2:1 или 3:1. Предположим, ваша катушка для труб весит 1500 фунтов. Если вы выберете стенд, рассчитанный ровно на 2000 фунтов, вы будете работать в опасной близости от пределов отказов во время активного изготовления. Для активной нагрузки в 1500 фунтов в идеале следует выбрать опоры, рассчитанные на нагрузку не менее 3000 фунтов. Этот буфер поглощает удары от резких движений. Он также учитывает непреднамеренные боковые силы, прилагаемые операторами.
Длинные катушки труб усложняют расчет нагрузки. Вы не можете просто разделить общий вес на два и поставить подставки на каждом конце. Длинные трубы естественным образом провисают посередине. Из-за этого провисания внешние опоры испытывают неравномерные углы напряжения. Вы должны тщательно рассчитать распределение веса между несколькими опорами.
Рекомендации по распределению нагрузки:
Всегда поддерживайте трубу через определенные промежутки времени, не допуская провисания более чем на 1/8 дюйма.
Разместите основные опоры примерно на 20% длины трубы внутрь с каждого конца.
Добавьте промежуточные опоры для любой катушки длиной более 20 футов.
Пересчитайте вес каждой стойки, предполагая, что одна стойка может выдерживать до 60 % нагрузки из-за неровного пола.
На каждой стойке указаны минимальный и максимальный наружный диаметр (НД). Эти границы имеют огромное значение для вращательной устойчивости. Если вы поместите трубу меньшего размера в массивную V-образную головку, у трубы не будет стабильных точек контакта. Во время вращения он будет раскачиваться. И наоборот, размещение трубы большего размера на узкой подставке меняет центр тяжести. Труба расположена слишком высоко над центральной колонной. Такая высота создает серьезную опасность опрокидывания. Вы должны строго соблюдать номинальные размеры внешнего диаметра производителя, чтобы обеспечить безопасную геометрию контакта.
Толщина стенки трубы резко меняет физическую площадь, необходимую для безопасной опоры. Две трубы могут иметь одинаковый внешний диаметр, но их вес сильно различается в зависимости от их спецификации. Труба Schedule 40 ведет себя совсем иначе, чем труба Schedule 160. Более тяжелые и толстые трубы имеют более плотный сердечник. Им требуются более широкие основания, чтобы предотвратить боковое опрокидывание. Даже если внешний диаметр идеально вписывается в головку подставки, огромная плотность толстостенной трубы может задавить узкое основание.
Влияние сортамента трубы на вес (на 100 футов 12-дюймовой трубы)
Внешний диаметр трубы (дюймы) | Расписание | Толщина стенки (дюймы) | Прибл. Вес на 100 футов (фунтов) |
|---|---|---|---|
12.75 | Щ 40 (Стандарт) | 0.406 | 5,352 |
12.75 | Щ 80 (Сверхтяжелый) | 0.688 | 8863 |
12.75 | Ш 160 | 1.312 | 16 028 |
Свободное пространство вокруг трубы определяет, насколько легко будет работать ваша команда. Для оборудования орбитальной сварки требуется значительный зазор под трубой. Если минимальная высота стойки оставляет трубу слишком близко к полу, автоматические сварщики не смогут выполнить полный поворот на 360 градусов. Ручным сварщикам также необходим эргономичный доступ. Всегда измеряйте зазор, необходимый для самых больших сварочных зажимов. Прежде чем совершать покупку, сравните это с минимально возможной высотой подставки.
Стиль головки определяет, как труба взаимодействует с опорой. Стандартная V-образная головка оснащена жесткими стальными пластинами, расположенными под углом. Они отлично подходят для статического выравнивания. Используйте их, когда вам нужно сварить две детали без какого-либо движения. Однако они создают огромное трение, если вы попытаетесь повернуть трубу.

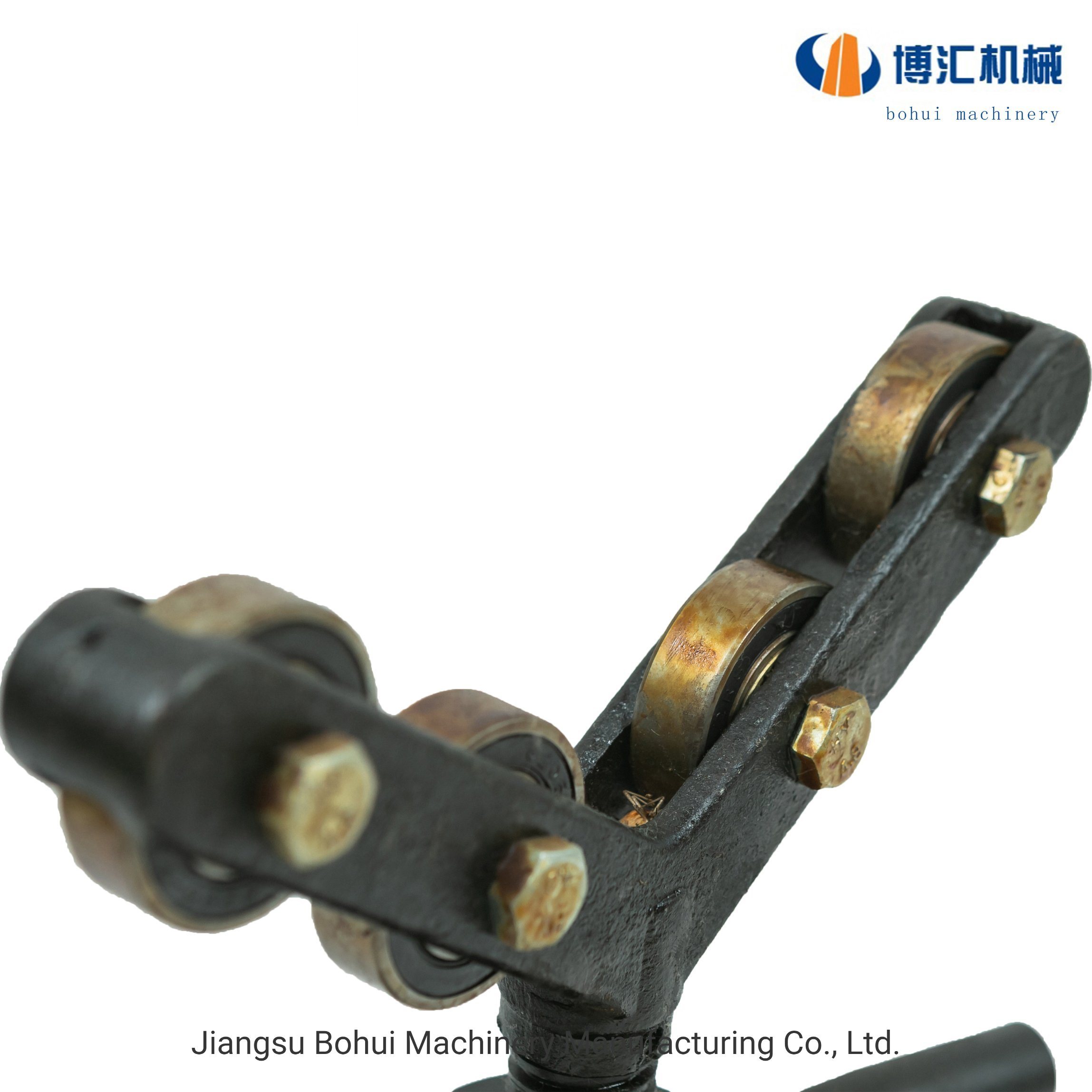

Для динамического изготовления необходимо специализированное оборудование. Установка прочной роликовой подставки для труб необходима для плавного и непрерывного вращения. Ролики позволяют оператору поворачивать тяжелые катушки вручную или с помощью автоматических позиционеров. Это значительно снижает утомляемость оператора. Это также предотвращает выдавливание внешней поверхности трубы подставкой во время вращения.
Не все ролики служат одной и той же цели. Материал роликов должен соответствовать металлургии вашей трубы.
Стальные колесные ролики: идеально подходят для углеродистой стали. Они выдерживают большие нагрузки, но могут привести к повреждению поверхности.
Нейлоновые ролики: обязательны для нержавеющей стали, алюминия или экзотических сплавов. Они предотвращают перекрестное загрязнение частицами железа, которое приводит к локализованной ржавчине.
Головки для передачи шаров: они обеспечивают разнонаправленное движение. Вы можете протолкнуть трубу в резьбонарезной станок продольно или повернуть ее вокруг своей оси.
Операции нарезания резьбы и канавок вызывают сильную вибрацию. Стандартная роликовая головка с гравитационной подачей может привести к тому, что труба отскочит от выравнивания. Чтобы решить эту проблему, вам необходим надежный полупостоянный зажим. Использование конфигурации подставки для трубы с кронштейном B надежно фиксирует трубу. Эти специальные верхние кронштейны зажимают внешний диаметр, надежно удерживая трубу напротив роликов или V-образной головки. Это устраняет вибрацию во время тяжелых процессов обработки.
Каждый регулируемый блок оснащен запирающим механизмом, удерживающим груз на высоте. Качество этого механизма определяет безопасность всей установки. При выборе регулируемой подставки для труб внимательно изучите основной замок. Простые штифтовые замки часто страдают от срезания штифтов при ударных нагрузках. Им также не хватает возможности тонкой настройки.
В превосходной конструкции используется прочное стопорное кольцо в сочетании с установочным винтом. Оператор закручивает стопорное кольцо вверх по резьбовой колонне до необходимого миллиметра. Затем они затягивают установочный винт (часто Т-образную ручку), чтобы устранить внутренний люфт колонки. Этот замок двойного действия предотвращает микро-скольжение при установке на подставку тяжелых грузов.
Мобильность часто противоречит максимальной емкости. Вы должны выбрать базовую конструкцию в зависимости от основного рабочего места.
Складные ножки: обеспечивают высокую мобильность. Рабочие могут легко переносить их в поле. Однако складные соединения создают структурные слабые места. Они по своей природе обладают меньшей грузоподъемностью.
Фиксированная/жесткая стойка: они имеют полностью сварное основание с А-образной рамой. Они необходимы для стационарных установок производственного цеха. Фиксированное основание позволяет работать с толстостенными трубами без структурных отклонений.
Разведение ног (ширина стойки) напрямую связано с максимально безопасным выдвижением высоты. Поднимая центральную колонну, вы поднимаете центр тяжести полезной нагрузки. Узкое основание не может безопасно выдержать максимальный вес на максимальной высоте. Если оператор толкнет трубу вбок при полностью выдвинутой стойке, узкое основание опрокинется. Всегда проверяйте, что производитель указывает максимальный вес при полностью выдвинутом положении, а не только при минимальном положении.
Изготовление в полевых условиях редко происходит на ровном, чистом бетоне. В нефтегазовом секторе рабочие сталкиваются с грязью, неровной решеткой и гравием. Стандартные основания мастерской погружаются в мягкую почву. При оценке оборудования для поддержки нефтепроводов ищите специальные приспособления. Вам нужны ноги с широкой постановкой ног, которые часто называют «грязевыми ботинками», чтобы распределять вес по мягкому грунту. Некоторые модели оснащены готовыми к использованию в траншеях основаниями, предназначенными для надежного размещения внутри вырытой траншеи для трубопровода без обрушения внутрь.
Никогда не обходите сертификаты безопасности ради экономии средств. Проекты корпоративного уровня требуют строгого соблюдения стандартов CE, OSHA или местных стандартов безопасности. Отделы закупок должны автоматически отклонять импортированные стенды без документов и без рейтинга. Сертифицированный стенд сопровождается документальным подтверждением нагрузочных испытаний. Если на объекте происходит авария, использование несертифицированного оборудования грозит вашей компании огромной ответственностью и серьезными штрафами со стороны регулирующих органов.
Стойка настолько прочна, насколько прочна пол под ней. Вы можете приобрести подставку стоимостью 5000 фунтов. Однако, если вы поставите его на неровный бетон, только три из четырех ножек могут соприкоснуться. Такое неровное положение мгновенно снижает номинальную грузоподъемность стенда.
Распространенные ошибки, которых следует избегать:
Использование деревянных прокладок для выравнивания стойки, несущей толстостенную трубу. Древесина сжимается и смещается.
Игнорирование уклона пола. Пол с сильным наклоном создает боковые силы сдвига, действующие на центральную колонну.
Развертывание тяжелых роликов без использования физических замков пола перед сваркой.
Правильная оценка объекта остается абсолютным условием развертывания стенда.
Выбор правильной опоры для труб требует аналитического мышления, а не догадок. Вы можете упростить этот процесс, используя четкую матрицу решений. Сначала рассчитайте максимальный динамический вес, применив запас прочности 2:1 к самой тяжелой катушке. Во-вторых, определите конкретный диапазон OD и убедитесь, что он находится в безопасных пределах, установленных производителем. В-третьих, выберите подходящий тип головки, например, нейлоновые ролики для нержавеющей стали или зажимные кронштейны для нарезания резьбы с высокой вибрацией. Наконец, проверьте воздействие на окружающую среду, убедившись, что базовая конструкция соответствует условиям вашего цеха или полевого цеха.
Примите незамедлительные меры, проведя аудит текущих требований к производству. Задокументируйте свои самые тяжелые и крупные трубопроводные проекты, а затем добавьте к этим цифрам запас на будущее в размере 25%. Прежде чем оформлять заказы на поставку, свяжитесь со своими поставщиками и запросите официальные спецификации, документы нагрузочных испытаний и сертификационные документы. Упреждающий подбор оборудования защищает ваших работников и обеспечивает соблюдение сроков вашего проекта.
Ответ: Отраслевой стандарт требует соотношения безопасности как минимум 2:1. Если ваша труба весит 1000 фунтов, ваша подставка должна быть рассчитана как минимум на 2000 фунтов. Этот буфер безопасно учитывает динамические силы, ударные нагрузки и неравномерное распределение веса, возникающие во время активного вращения трубы и сварки.
О: Нет. Стандартных стоек для этих целей недостаточно. Для работы в нефтяной промышленности требуются сертифицированные модели для тяжелых условий эксплуатации с фиксированными сварными основаниями. Им также нужны роликовые головки высокой производительности, способные выдерживать экстремальные статические веса, трубы большей толщины и суровую нестабильность окружающей среды, возникающую на удаленных рабочих площадках.
О: Вы должны подобрать материалы головок, чтобы предотвратить риск перекрестного загрязнения. Использование роликов из углеродистой стали на трубах из нержавеющей стали или алюминия приводит к внедрению микроскопических частиц железа в более мягкий металл. Это загрязнение быстро вызывает локальную коррозию и ослабляет целостность труб из экзотических сплавов.
Ответ: Регулировка высоты радикально меняет эффект рычага. Когда стойка выдвигается на максимальную высоту, центр тяжести полезной нагрузки поднимается. Это увеличивает риск бокового опрокидывания. Подставка должна иметь пропорционально широкое основание, чтобы безопасно выдерживать максимальный вес при максимальном выдвижении.
